彈簧全啟式安全閥 （W系列） Spring loaded full lift type safety valve （W series）

A68Y 說明 Instructions

W系列彈簧全啟式安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置上，保證設備安全運行。

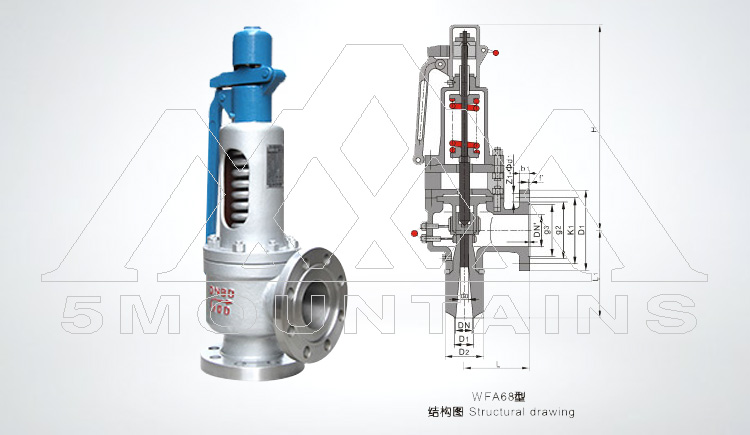

W系列彈簧全啟式安全閥 結構簡述

1、彈簧全啟式安全閥具有結構簡單，密封性能好，開啟壓力準確，排放能力大，回座壓差小，調整方便等特點。

2、噴嘴型閥座∶閥座為拉伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。

3、熱彈性閥瓣∶閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的淬火技術，提高了硬度、耐磨性、抗沖抗性。

4、上調節圈∶通過調整上調節圈，改變由閥座排放出的介質流動方向，使閥門獲得合適的回座壓力，

5、下調節圈∶通過下調節圈，使閥門在啟跳時迅速達到全開。

6、背壓調整套;調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。
