GUQ-16P不銹鋼氣動高真空球閥

所屬類別：球閥系列

產品名稱：GUQ-16P不銹鋼氣動高真空球閥

產品標簽：GUQ氣動真空球閥,GUQ型氣動高真空球閥

更新時間：2021/2/15 18:25:51

訪問統計：

GUQ-16P不銹鋼氣動高真空球閥產品介紹：

GUQ氣動高真空球閥是適用于真空系統中接通或切斷管路中的介質流。此閥門以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為三片式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。

GUQ-16P不銹鋼氣動高真空球閥適用于帶酸、堿性的氣體或液體的介質流。

GUQ-16P不銹鋼氣動高真空球閥性能參數：

適用范圍(Pa)	螺紋連接1.6x106～1.3x10-4 活套法蘭0.6x106～1.3x10-4
閥門漏率(Pa.L/S)	≤1.3x10-4
氣源壓力(MPa)	0.4~0.6
介質溫度(℃)	-30～+150 -30～+240(PPL密封)
法蘭標準	/；GB6070
安裝位置	任意
控制電路	標準出廠：開關型特殊出廠：調節型
信號反饋	智能型

主要材料：

閥體、閥蓋、閥桿：不銹鋼

密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

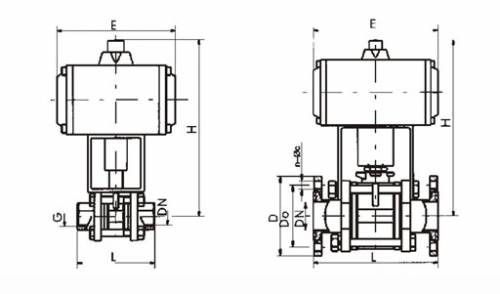

GUQ-16P不銹鋼氣動高真空球閥螺紋連接尺寸：

型號	通徑(DN)	G	H	E	L
GUQ-10G	10	3/8"	130	104	68
GUQ-16G	16	1/2"	130	104	72
GUQ-25G	25	1"	141	140	90
GUQ-32G	32	1-1/4"	150	140	112
GUQ-40G	40	1-1/2"	175	140	120
GUQ-50G	50	2"	200	164	145
GUQ-63G	63	2-1/2"	245	164	185
GUQ-80G	80	3"	351	190	210
GUQ-100G	100	4"	370	190	268

活套連接尺寸：

型號	通徑(DN)	D	Do	H	E	L	n-ΦC
GUQ-10F	10	55	40	130	105	94	4-Φ6.6
GUQ-16F	16	60	45	141	130	104	4-Φ6.6
GUQ-25F	25	70	55	141	165	114	4-Φ6.6
GUQ-32F	32	90	70	150	165	140	4-Φ9
GUQ-40F	40	100	80	175	190	160	4-Φ9
GUQ-50F	50	110	90	200	190	170	4-Φ9
GUQ-63F	63	130	110	245	250	195	4-Φ9
GUQ-80F	80	145	125	351	250	203	8-Φ9
GUQ-100F	100	165	145	370	280	280	8-Φ9
GUQ-150F	150	225	200	434	368	362	8-Φ11
GUQ-200F	200	285	260	490	410	400	12-Φ11
